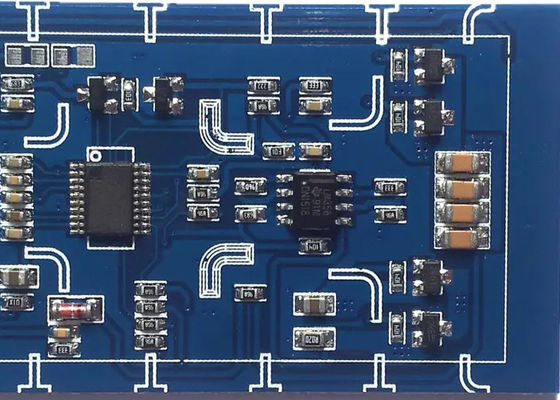

جزئیات محصول:
|
نام محصول: | برد مدار چاپی، طراحی PCB 94V0 / تولید PCB / مونتاژ PCB در چین، PCB دو طرفه، سازنده PCB 2 لایه HASL 9 | مواد: | FR-4 |
---|---|---|---|
ضخامت تخته: | 1.6mm، 0.5~3.2mm، 0.2-3.0mm، 0.3~2.5mm، 2.0m | تایپ کنید: | قابل تنظیم، برد الکترونیکی، مونتاژ PCB الکترونیکی، برد PCB زنگ هشدار |
کاربرد: | دستگاه های الکترونیکی، لوازم الکترونیکی مصرفی، محصولات الکترونیکی، صنعتی و غیره | رنگ: | سبز، رنگ سفارشی، آبی به درخواست شما |
لایه های: | 1-28 | حداقل اندازه سوراخ: | 0.25mm، 0.1mm، 0.2mm، 0.15-0.2mm، 0.1mm-1mm |
برجسته کردن: | برون سپاری مونتاژ الکترونیک,نمونه اولیه مونتاژ لوازم الکترونیکی,سازنده pcb ems |
SMT
پردازش پچ SMT قطعات را مطابق با BOM، BOM ارائه شده توسط مشتریان خریداری می کند و برنامه تولید PMC را تایید می کند.پس از اتمام کار مقدماتی، ما برنامه نویسی SMT، تولید مش فولادی لیزری و چاپ خمیر لحیم کاری را طبق فرآیند SMT آغاز خواهیم کرد.
قطعات از طریق نصب کننده SMT بر روی برد مدار نصب می شوند و در صورت لزوم تشخیص خودکار نوری AOI به صورت آنلاین انجام می شود.پس از آزمایش، منحنی دمای کوره جریان مجدد کامل تنظیم می شود تا به برد مدار اجازه دهد تا از طریق جوشکاری جریان مجدد جریان یابد.
پس از بازرسی IPQC لازم، مواد DIP را می توان با استفاده از فرآیند DIP از طریق برد مدار عبور داد و سپس از طریق لحیم کاری موجی.سپس نوبت به انجام فرآیند لازم پس از کوره می رسد.
پس از تکمیل تمام فرآیندهای فوق، QA یک آزمایش جامع برای اطمینان از کیفیت محصول انجام خواهد داد.
مزایای برد مدار تک لایه
(1) هزینه کم: هزینه ساخت تخته PCB تک لایه نسبتا کم است، زیرا فقط یک لایه فویل مس و یک لایه بستر مورد نیاز است و فرآیند ساخت نسبتاً ساده است.
(2) تولید آسان: در مقایسه با سایر انواع ساختاری برد PCB، روش تولید تخته مدار چاپی تک لایه نسبتا ساده است، فقط باید سیم کشی یک طرفه و خوردگی تک لایه انجام شود، بنابراین دشواری تولید کم است.
(3) قابلیت اطمینان بالا: برد PCB تک لایه سیم کشی و اتصال چند لایه ندارد، بنابراین اتصال کوتاه و مشکلات تداخل با قابلیت اطمینان بالا آسان نیست.
(4) مناسب برای مدار ساده: تخته PCB تک لایه برای طراحی مدار ساده مناسب است، مانند چراغ های LED، صدا و غیره، می تواند بسیاری از پیچیدگی کم مدار مورد نیاز را برآورده کند.
PCBA کلید در دست | PCB + منبع یابی قطعات + مونتاژ + بسته | ||||
جزئیات مونتاژ | خطوط SMT و Thru-hole، ISO | ||||
زمان بین شروع و اتمام فرآیند تولید | نمونه اولیه: 15 روز کاری.سفارش انبوه: 20 تا 25 روز کاری | ||||
تست روی محصولات | تست پروب پرواز، بازرسی اشعه ایکس، تست AOI، تست عملکردی | ||||
تعداد | حداقل مقدار: 1 عددنمونه اولیه، سفارش کوچک، سفارش انبوه، همه خوب است | ||||
فایل های مورد نیاز ما | PCB: فایل های Gerber (CAM، PCB، PCBDOC) | ||||
فایل های مورد نیاز ما | اجزاء: صورتحساب مواد (لیست BOM) | ||||
فایل های مورد نیاز ما | اسمبلی: فایل Pick-N-Place | ||||
اندازه پنل PCB | حداقل اندازه: 0.25 * 0.25 اینچ (6 * 6 میلی متر) | ||||
حداکثر اندازه: 20 * 20 اینچ (500 * 500 میلی متر) | |||||
نوع لحیم کاری PCB | خمیر لحیم کاری محلول در آب، بدون سرب RoHS | ||||
جزئیات اجزاء | Passive Down تا سایز 0201 | ||||
جزئیات اجزاء | BGA و VFBGA | ||||
جزئیات اجزاء | حامل های تراشه بدون سرب/CSP | ||||
جزئیات اجزاء | مونتاژ SMT دو طرفه | ||||
جزئیات اجزاء | Fine Pitch تا 0.8 mils | ||||
جزئیات اجزاء | تعمیر BGA و Reball | ||||
جزئیات اجزاء | حذف و تعویض قطعه | ||||
بسته کامپوننت | برش نوار، لوله، قرقره، قطعات شل | ||||
مونتاژ PCB | حفاری----- قرار گرفتن در معرض-----آبکاری-----خاموشی و جداسازی----- پانچ کردن----- تست الکتریکی-----SMT----- لحیم کاری موجی--- -- مونتاژ -----ICT ----- تست عملکرد ----- تست دما و رطوبت |
1، چگالی مونتاژ تخته مدار چند لایه زیاد است، اندازه کوچک است، با حجم محصولات الکترونیکی کوچکتر و کوچکتر می شود، عملکرد برد مدار PCB نیز الزامات بالاتری را ارائه می دهد، تقاضا برای مدار چند لایه هیئت مدیره نیز در حال افزایش است.
2، انتخاب خط تخمگذار تخته مدار مدار چاپی چند لایه راحت است، طول خط تخمگذار تا حد زیادی کوتاه می شود، خط تخمگذار بین اجزای الکترونیکی کاهش می یابد، بلکه نرخ انتقال سیگنال داده را نیز بهبود می بخشد.
